聯系我們
退火溫度與伸長率回彈角抗拉強度的關系
退火溫度與伸長率、回彈角和抗拉強度關系模型
銅是正六面體結構，通過拉絲結構變形（銅導體變硬、彈性增加）。要想“恢復”正六面體結構，只有高溫下銅原子再結晶，結晶出新正六面體結構，而不是簡單地在高溫下結構恢復。
漆包退火環節，就是銅晶粒再結晶過程。隨著退火溫度升高，當達到再結晶溫度（T1)時，銅晶粒開始結晶，隨著溫度繼續升高銅晶粒再結晶完成積聚再結晶開始，當達到積聚再結晶溫度（TO)時，銅晶粒快速增大，積聚再結晶。銅的機械性能迅速下降（T2溫度時，也就是常說的“過燒’)。

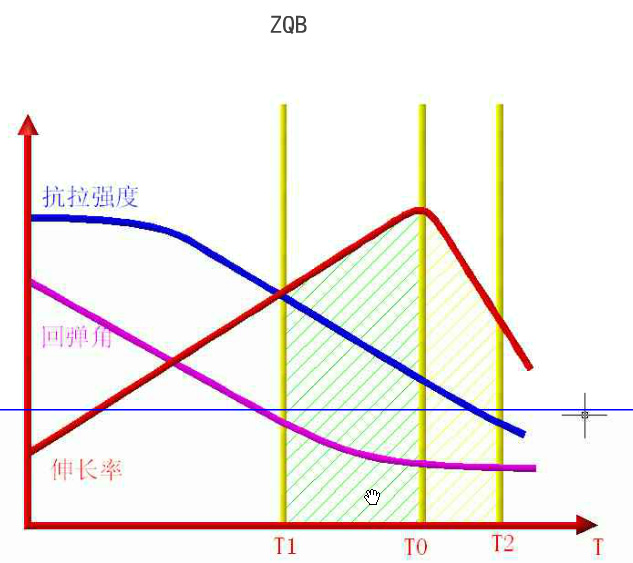

圖中曲線表示三者與退火溫度定性關系。
1.退火溫度與伸長率關系
拉絲拉完的硬銅線伸長率很小，只有2%-3%，達到再結晶溫度(T1)，伸率開始增大，到積聚再結晶溫度（TO)，由于晶粒積聚增大，機械性能迅速下降，伸率開始下降。在積聚再結晶溫度附近有一個最高值。
2.退火溫度與回彈角關系
拉絲拉完的硬銅線，由于變形大，具有很大的彈性隨著晶粒再結晶開始，新六面體的形成，銅線開始有柔性回彈角開始明顯降低，到達TO附近，晶粒再結晶快結束時，回彈角隨溫度變化小。達到TO以后隨著晶粒增大，線發脆，回彈角略增大。
3.退火溫度與抗拉強度關系
退火溫度低，沒再結晶之前，從再結晶溫度（T1)開始，抗拉強度隨溫度升高而下降.往往人們忽視這一項，一味地追求柔軟性，而忽視抗拉強度。漆包線需要的是“柔韌”，而不是“柔軟”在這里畫出抗拉強度曲線，意在引起漆包線執業者的重視。
上述定性分析了退火溫度與伸率、回彈角和抗拉強度的關系?
- 上一篇：銅和加工銅合金的熱處理 2017-05-25
- 下一篇：退磁的檢測 2017-05-25
